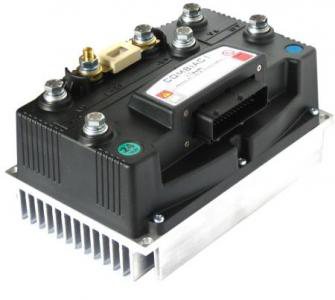

CombiAC-1 Controller

CombiAC-1 Controller

COMBIAC-1控制器是适用于代步车，小堆车，并配有异步电动机3,5千瓦，DC系列泵电机5千瓦.

技术资料

电源部分
电源：24V 36V 48V 80V
最大电流：
- （24V）350 Arms (2’)+（150-350）的直流泵
- （36V）350 Arms (2’)+（150-350）的直流泵
- （48V）300 Arms (2’)+（150-300）的直流泵
- （80V）225 Arms (2’)+ 225一个直流泵
环境温度范围：-40°〜+40°C
最大的散热器温度：85 °（开始，以减少电流）

机械
尺寸：150x230x125毫米
连接：Ampseal的
防护等级：IP65
铝翅片散热器

I / O的
10个数字输入（输入范围-BATT~+ BATT）
2个模拟输入（输入范围为0÷12V）
1个模拟输入：电机温度传感器
1个增量式编码器
8 个端口输出驱动-巴特：
1个输出prop.valve

其他功能
2个微控制器
Flash闪存
CAN接口（也用的CAN分端卡）
串行链路

The COMBIAC-1 CONTROLLER is suitable for pedestrian, small stacker trucks, and order pickers fitted with asynchronous motors up to 3,5 kW, and DC series pump motor up to 5 kW

Technical details

Power section
Power supply: 24V 36V 48V 80V
Maximum current:
- (24V) 350 Arms (2’) + (150-350) A DC pump
- (36V) 350 Arms (2’) + (150-350) A DC pump
- (48V) 300 Arms (2’) + (150-300) A DC pump
- (80V) 225 Arms (2’) + 225 A DC pump
Ambient Temperature range: -40° +40°C
Maximum heatsink temperature: 85°C(starts to reduce current)

Mechanics
Dimensions: 150x230x125 mm
Connector: Ampseal
Protection: IP65
Al finned heatsink

I/O
10 Digital inputs (input range - Batt ÷ +Batt )
2 Analog inputs (input range 0 ÷ 12V )
1 Analog input: motor temperature sensor
1 Incremental encoder port
8 Outputs driving to - Batt:
1 output prop.valve

Other features
2 microcontrollers
Flash memory embedded
Can interface (also with CAN tiller card)
Serial link
